Van chia dầu xe nâng là bộ phận quan trọng trong hệ thống thủy lực, có nhiệm vụ điều hướng dòng dầu đến các cơ cấu như xi lanh nâng, xi lanh nghiêng và bộ công tác phụ. Hiểu rõ van chia dầu giúp người dùng dễ nhận biết nguyên nhân khi xe nâng bị yếu, nâng chậm hoặc thao tác không ổn định.
Nói đơn giản, bơm thủy lực tạo dòng dầu, còn van chia dầu quyết định dòng dầu sẽ đi đâu.
Khi người vận hành kéo cần nâng, van mở đường dầu đến xi lanh nâng để càng nâng đi lên. Khi đẩy cần xuống, dòng dầu được điều hướng để càng hạ xuống. Tương tự, cần nghiêng sẽ điều khiển dòng dầu đến xi lanh nghiêng để đưa khung nâng về phía trước hoặc phía sau. Các hệ thống thực tế có thể có thêm van hoặc khoang điều khiển cho bộ công tác phụ như side shift, kẹp càng hoặc bộ định vị càng.
Vì vậy, dù người dùng thường chỉ nhìn thấy cần gạt điều khiển, phía sau đó là cả một hệ thống van và đường dầu phối hợp với nhau.
Thùng dầu → bơm thủy lực → van chia dầu → xi lanh → mast/càng nâng → dầu hồi về thùng
Khi động cơ hoặc mô-tơ dẫn động bơm thủy lực, bơm hút dầu từ thùng và đưa dầu có áp suất đến cụm van điều khiển.
Tại đây, vị trí của các con trượt van (spool) quyết định dầu sẽ đi đến mạch nào. Một cụm van có thể có các phần riêng cho nâng, nghiêng và bộ công tác phụ. Tài liệu kỹ thuật của Mitsubishi cũng mô tả control valve gồm phần van nâng, van nghiêng, van attachment và van an toàn chính.
1. Nâng – hạ càng
Đây là chức năng cơ bản nhất. Van điều khiển dòng dầu đến xi lanh nâng để thay đổi độ cao của càng.
2. Nghiêng trước – sau
Van điều khiển xi lanh nghiêng, giúp mast và càng thay đổi góc nghiêng để lấy hàng, vận chuyển hoặc đặt hàng an toàn hơn.
3. Side Shift
Nếu xe được trang bị side shift thủy lực, cụm van có thể có thêm mạch dành cho bộ dịch càng trái – phải.
4. Bộ công tác thủy lực
Một số xe có thể lắp kẹp giấy, kẹp phuy, bộ xoay hoặc các attachment khác. Khi đó cụm van cần có thêm mạch điều khiển phù hợp.
Không phải xe nâng nào cũng có đầy đủ các chức năng trên. Số lượng khoang van và cấu hình điều khiển phụ thuộc vào từng model, thiết kế thủy lực và bộ công tác được trang bị.
Nếu bơm thủy lực vẫn tạo áp suất nhưng van không phân phối dầu chính xác, xe có thể xuất hiện những hiện tượng bất thường như:
Có thể kiểm tra:
Bước 1: Kiểm tra mức và tình trạng dầu thủy lực.
Bước 2: Kiểm tra lọc dầu và đường ống.
Bước 3: Kiểm tra bơm thủy lực và áp suất hệ thống.
Bước 4: Kiểm tra xi lanh nâng, xi lanh nghiêng và phớt.
Bước 5: Kiểm tra cụm van chia dầu, con trượt, gioăng và các đường dầu.
Bước 6: Đo áp suất theo thông số kỹ thuật của đúng model xe.
Cách kiểm tra theo trình tự này giúp xác định chính xác lỗi nằm ở bơm, van, xi lanh hay đường dầu, tránh thay nhầm phụ tùng.
Người dùng nên:
Với xe nâng Toyota, Komatsu, TCM, Mitsubishi, Nichiyu hoặc các dòng xe Nhật khác, nên cung cấp đầy đủ model và thông tin trên tem xe cho đơn vị kỹ thuật để xác định đúng phụ tùng.
Xe Nâng 7777 cung cấp xe nâng Nhật, phụ tùng và dịch vụ sửa chữa, kiểm tra hệ thống thủy lực xe nâng. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra tình trạng bơm, van chia dầu, xi lanh, mast và các bộ phận liên quan trước khi đưa ra phương án sửa chữa.
CÔNG TY TNHH SX TM DV XE NÂNG 7777
Đi đầu trong lĩnh vực phân phối xe nâng Nhật Bản với hơn 25 năm kinh nghiệm, chuyên xe nâng Nhật bãi, phụ tùng và dịch vụ sửa chữa xe nâng.
Hotline: 096 732 7777 - 097 884 9988
Email: [email protected]
746 Lê Đức Anh, Phường Bình Tân, TP.HCM
736–738 Lê Đức Anh, Phường Bình Tân, TP.HCM
Xe Nâng 7777

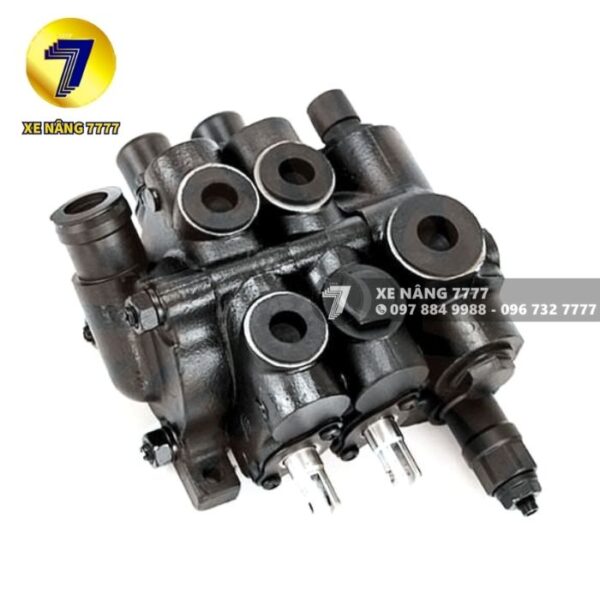

I. Van chia dầu xe nâng là gì?
Van chia dầu xe nâng, còn gọi là van điều khiển thủy lực hoặc control valve, là bộ phận nhận dầu thủy lực từ bơm và phân phối dòng dầu đến đúng cơ cấu cần hoạt động.Nói đơn giản, bơm thủy lực tạo dòng dầu, còn van chia dầu quyết định dòng dầu sẽ đi đâu.
Khi người vận hành kéo cần nâng, van mở đường dầu đến xi lanh nâng để càng nâng đi lên. Khi đẩy cần xuống, dòng dầu được điều hướng để càng hạ xuống. Tương tự, cần nghiêng sẽ điều khiển dòng dầu đến xi lanh nghiêng để đưa khung nâng về phía trước hoặc phía sau. Các hệ thống thực tế có thể có thêm van hoặc khoang điều khiển cho bộ công tác phụ như side shift, kẹp càng hoặc bộ định vị càng.
Vì vậy, dù người dùng thường chỉ nhìn thấy cần gạt điều khiển, phía sau đó là cả một hệ thống van và đường dầu phối hợp với nhau.
II. Van chia dầu hoạt động như thế nào?
Có thể hình dung hệ thống thủy lực xe nâng theo chuỗi:Thùng dầu → bơm thủy lực → van chia dầu → xi lanh → mast/càng nâng → dầu hồi về thùng
Khi động cơ hoặc mô-tơ dẫn động bơm thủy lực, bơm hút dầu từ thùng và đưa dầu có áp suất đến cụm van điều khiển.
Tại đây, vị trí của các con trượt van (spool) quyết định dầu sẽ đi đến mạch nào. Một cụm van có thể có các phần riêng cho nâng, nghiêng và bộ công tác phụ. Tài liệu kỹ thuật của Mitsubishi cũng mô tả control valve gồm phần van nâng, van nghiêng, van attachment và van an toàn chính.
Khi nâng càng
Người lái kéo cần nâng. Con trượt nâng thay đổi vị trí, mở đường dầu đến xi lanh nâng. Áp suất dầu tác động lên xi lanh, làm cơ cấu nâng di chuyển và đưa càng lên cao.Khi hạ càng
Khi cần được đưa về vị trí hạ, đường dầu được thay đổi để dầu từ xi lanh trở về hệ thống. Tốc độ hạ không chỉ phụ thuộc vào người vận hành mà còn liên quan đến các cơ cấu kiểm soát dòng dầu trong hệ thống.Khi nghiêng mast
Kéo hoặc đẩy cần nghiêng sẽ điều khiển phần van nghiêng. Dầu được đưa đến một phía của xi lanh nghiêng, giúp mast và càng nghiêng về trước hoặc sau.III. Một van chia dầu có thể điều khiển những chức năng nào?
Tùy từng mẫu xe và cấu hình thủy lực, cụm van có thể đảm nhiệm nhiều chức năng.1. Nâng – hạ càng
Đây là chức năng cơ bản nhất. Van điều khiển dòng dầu đến xi lanh nâng để thay đổi độ cao của càng.
2. Nghiêng trước – sau
Van điều khiển xi lanh nghiêng, giúp mast và càng thay đổi góc nghiêng để lấy hàng, vận chuyển hoặc đặt hàng an toàn hơn.
3. Side Shift
Nếu xe được trang bị side shift thủy lực, cụm van có thể có thêm mạch dành cho bộ dịch càng trái – phải.
4. Bộ công tác thủy lực
Một số xe có thể lắp kẹp giấy, kẹp phuy, bộ xoay hoặc các attachment khác. Khi đó cụm van cần có thêm mạch điều khiển phù hợp.
Không phải xe nâng nào cũng có đầy đủ các chức năng trên. Số lượng khoang van và cấu hình điều khiển phụ thuộc vào từng model, thiết kế thủy lực và bộ công tác được trang bị.
IV. Vì sao van chia dầu quan trọng với xe nâng?
Van chia dầu ảnh hưởng trực tiếp đến khả năng điều khiển các cơ cấu thủy lực.Nếu bơm thủy lực vẫn tạo áp suất nhưng van không phân phối dầu chính xác, xe có thể xuất hiện những hiện tượng bất thường như:
- Càng nâng chậm hoặc hoạt động không ổn định.
- Mast nghiêng chậm.
- Một chức năng thủy lực hoạt động yếu hơn bình thường.
- Cần điều khiển có cảm giác bất thường.
- Dầu thủy lực bị rò rỉ tại cụm van hoặc đường ống.
- Các thao tác nâng, hạ, nghiêng không còn mượt.
V. Van chia dầu hỏng thường do đâu?
Một số nguyên nhân thường gặp gồm:1. Dầu thủy lực bẩn
Cặn bẩn hoặc tạp chất trong dầu có thể ảnh hưởng đến các chi tiết chuyển động bên trong cụm van.2. Dầu thủy lực xuống cấp
Dầu không còn đảm bảo chất lượng có thể làm hệ thống hoạt động kém ổn định và tăng nguy cơ hao mòn các chi tiết thủy lực.3. Gioăng, phớt bị lão hóa
Sau thời gian dài sử dụng, phớt và gioăng có thể chai cứng hoặc mất khả năng làm kín, dẫn đến rò rỉ dầu.4. Con trượt van bị kẹt
Nếu bên trong có cặn bẩn hoặc chi tiết bị mài mòn, con trượt có thể không di chuyển đúng hành trình.5. Điều chỉnh áp suất không đúng
Van an toàn và áp suất thủy lực phải được thiết lập theo thông số của nhà sản xuất. Không nên tự ý tăng áp suất để cố nâng tải lớn hơn mức thiết kế của xe. Khả năng nâng còn phụ thuộc vào tải trọng định mức, tâm tải, mast và cấu hình xe.VI. Khi nào nên kiểm tra van chia dầu xe nâng?
Nếu xe nâng xuất hiện tình trạng nâng yếu, nâng chậm, nghiêng không đều hoặc một chức năng thủy lực hoạt động bất thường, nên kiểm tra theo từng bước thay vì lập tức thay van.Có thể kiểm tra:
Bước 1: Kiểm tra mức và tình trạng dầu thủy lực.
Bước 2: Kiểm tra lọc dầu và đường ống.
Bước 3: Kiểm tra bơm thủy lực và áp suất hệ thống.
Bước 4: Kiểm tra xi lanh nâng, xi lanh nghiêng và phớt.
Bước 5: Kiểm tra cụm van chia dầu, con trượt, gioăng và các đường dầu.
Bước 6: Đo áp suất theo thông số kỹ thuật của đúng model xe.
Cách kiểm tra theo trình tự này giúp xác định chính xác lỗi nằm ở bơm, van, xi lanh hay đường dầu, tránh thay nhầm phụ tùng.
VII. Bảo dưỡng van chia dầu như thế nào?
Van chia dầu không phải bộ phận thường xuyên phải tháo ra bảo dưỡng nếu hệ thống được chăm sóc đúng cách. Quan trọng nhất là duy trì tình trạng tốt của toàn bộ hệ thống thủy lực.Người dùng nên:
- Sử dụng đúng loại dầu thủy lực theo khuyến cáo.
- Kiểm tra mức dầu định kỳ.
- Thay dầu và lọc dầu theo lịch bảo dưỡng.
- Không để dầu bị nhiễm bụi, nước hoặc tạp chất.
- Kiểm tra rò rỉ tại các đầu nối và đường ống.
- Không tự ý chỉnh van an toàn để tăng sức nâng.
- Khi xe có biểu hiện bất thường, nên kiểm tra bằng thiết bị đo áp suất và tài liệu kỹ thuật của đúng model.
VIII. Mua và sửa van chia dầu xe nâng ở đâu?
Van chia dầu có nhiều kiểu dáng và cấu hình khác nhau. Khi thay thế không nên chỉ dựa vào hình dạng bên ngoài mà cần đối chiếu model xe, mã phụ tùng, số lượng khoang van, kiểu điều khiển và thông số thủy lực.Với xe nâng Toyota, Komatsu, TCM, Mitsubishi, Nichiyu hoặc các dòng xe Nhật khác, nên cung cấp đầy đủ model và thông tin trên tem xe cho đơn vị kỹ thuật để xác định đúng phụ tùng.
Xe Nâng 7777 cung cấp xe nâng Nhật, phụ tùng và dịch vụ sửa chữa, kiểm tra hệ thống thủy lực xe nâng. Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra tình trạng bơm, van chia dầu, xi lanh, mast và các bộ phận liên quan trước khi đưa ra phương án sửa chữa.
